Xikii72键盘拆解评测:全包裹式定位孔结构-全文阅读

作者:xuyang|发布时间:2017-01-05 16:41:01
[摘要] 今天笔者为大家带来一款客制化键盘——Xikii72,这款键盘的作者是拆机狂魔小西西,资深DIY玩家。BLE60、DIYer60、XIkii87 Filco金属顶壳、以及今天要介绍的Xikii72都是他的作品。总之,在DIY方面他是追求极致的,这一点在他的作品上被体现得淋漓尽致。
      今天笔者为大家带来一款客制化键盘——Xikii72,这款键盘的作者是拆机狂魔小西西,资深DIY玩家。BLE60、DIYer60、XIkii87 Filco金属顶壳、以及今天要介绍的Xikii72都是他的作品,相信也有很多朋友看过他之前制作的教程视频和直播。总之,在DIY方面他是追求极致的,这一点在他的作品上被体现得淋漓尽致。

Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘包装展示


Xikii72客制化机械键盘的包装采用了市面上相当少见的竹子材质,很精致,也很美观,还可以当收纳箱用,真正做到了物尽其用。


Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘包装展示


Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘包装展示


打开上盖首先映入眼帘的就是厚厚的海绵垫了,非常的厚实柔软,对键盘起到了很好的保护作用。键盘本体被牢牢的固定在了下壳的泡沫模具中,左上角放置了一个钢丝拔键器,右上角放置的是键盘的连接线,白色的连接线看起来和键盘整体不太搭哈,不过没关系,之后自行定制一条高端连接线就行了。


Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘包装细节特写


包装的右下角刻有“Xikii-72”的字样,工艺出色,没有任何瑕疵。


Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘包装细节特写


正面中间刻有“犀牛”的LOGO,造型很有趣。


Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘外观展示


Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘外观展示


外观方面采用了大胆创新的72键布局设计,这个布局绝对是首创了,目前作者正在申请专利。简约的悬浮式裸轴设计让这款键盘看起来小巧精致。红色的航空铝合金材质底座搭配金色的定位板,让人过目不忘。笔者个人是非常喜欢这种小巧精致的键盘的,因为平时大部分时间都在码字,偶尔玩玩CF、DOTA2什么的,所以这个布局设计对于我这来说足够了。


Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘外观展示


众所周知,像Poker、GH60这种60%键盘,虽然外形小巧精致,不少用户在使用60%键盘时是不太习惯的,因为键盘的功能键区(F区)、方向键必须通过组合键才能实现,工作和游戏中对这些键位有需求的用户如果一直用组合键就有点太麻烦了。而Xikii72的出现则很好的解决了这个痛点,这款键盘设计了一个不规则的造型,键盘左上角“凸”出来了一块,多了ESC键和F1-F5键。



Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72键盘拆解评测:全包裹式定位孔结构


如果想用到F6—F12也不需要担心,Xikii72可以很方便进行全键位分层自定义。对于绝大多数人来说,F1-F12每天常用的也就是其中几个,我们把常用的几个按键定义在那五个位置上,放上对应的键帽,不常用的通过组合按键来实现就好了。或者针对不同的使用场景来切换不同的层,实现不同的键位布局。一共可以设置9层(一般用户用2-3层就够用了)。


Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘外观展示


Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘细节展示


从侧面可以看到外壳整体分为了定位板和底座两层,既然是客制化键盘,那么不管什么都是可以随意定制、随意搭配的,定位板和底壳可以选择同色也可以选择不同颜色,看你个人的喜好了,笔者手上这款是作者自己搭配的,个人感觉这样搭配还是挺好看的,比同色的要骚气的多。


Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘细节展示


键盘的底座和定位板均采用航空铝合金材质,氧化阳极上色,CNC一体成型工艺,这种材质和工艺的键盘在客制化圈子已经相当常见了。做工和用料只能用两个字形容——“奢侈”。所以高端客制化键盘的主要用户还是那些氪金能力较强高端土豪玩家。


Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘细节特写


Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘细节特写


Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘细节特写


从细节图可以看到,定位板非常非常的厚,比我们常见的机械键盘的定位板要厚的多,下面的拆解环节会有详细的介绍。


Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘键帽特写


Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘键帽特写


键帽采用的是目前比较常见的PBT双色注塑键帽,通过图中可以看到,键帽表面磨砂质感强烈,触感非常的舒适,防滑性也不错。


Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘轴体特写


为了保障手感,轴体选用的是大家非常喜爱的原厂CHERRY MX轴体,有黑红茶青绿五种颜色的轴体可选。


Xikii72键盘拆解评测:全包裹式定位孔结构

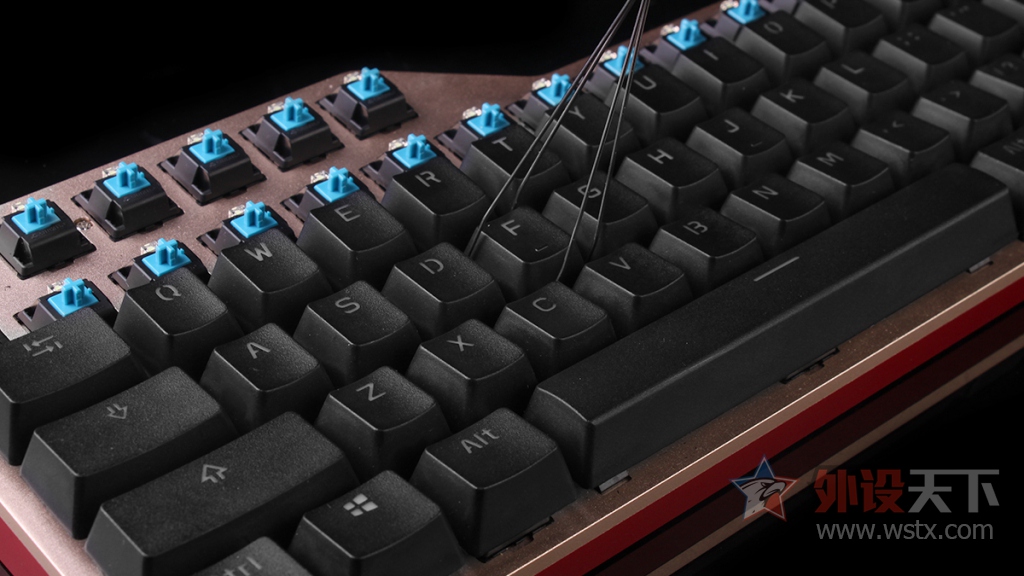

Xikii72客制化机械键盘大键位展示


大键位采用了卫星轴设计,经过作者的精心调校,手感还是不错的,顺滑度很高,不会有涩涩的感觉。


Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘背板展示


Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘防滑垫脚特写


Xikii72客制化机械键盘背板的设计和它之前制作的DIYer60键盘背板相比要简约的多,除了两个金属支撑脚和两个防滑垫脚外就再无其它东西了,非常简洁。


Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘支撑脚特写


Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘支撑脚特写


金属支撑脚的设计很有意思,采用的是磁吸附的方式,顶端配备有防滑橡胶,加上键盘本身的重量,实际使用中的防滑效果还是相当出色的。不用支撑脚的时候可以选择把它取下来,但是取下来后可得好好安置,别弄丢了。把支撑脚取下来后下面还有一层防滑橡胶,和支撑脚顶端的防滑橡胶一样,完全不用担心防滑效果会下降。


Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘支撑脚特写


支撑脚上设计有一个豁口,方便用户拆卸,这个设计还是很用心的,可见作者对细节方面的要求是相当高的。


Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘线材特写


随键盘配备的线材是一条比较常见的尼龙编织线,而且是白色的,感觉和笔者手上这款键盘的整体配色不是很搭,后续可以考虑花几十块钱换一根高档的定制化线材。线材上配备了绑线带,收纳起来还是很方便的。两端的接口均采用了镀金的工艺,品质上是没得说的。


Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘接口特写


线材的接口位于键盘的左上顶端,开口相当的精致,对于机箱位于左侧的用户来说简直完美,但是如果你机箱位于右侧的话,就要好好考虑一下如何走线了。


Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘拆解


和普通的悬浮式裸轴设计的键盘一样,螺丝全部位于正面的金属面板上,也就是隐藏在键帽的下面,想要拧掉螺丝就需要把键帽都拔下来(当然也可以不用全部都拔下来,只拔掉螺丝周围的几颗键帽就行)。


Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘拆解


Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘拆解


把键帽全部拔下来之后就可以清楚的看到螺丝的位置啦,只有6颗螺丝,全部拧下来之后就可以拆开键盘了,很简单。


Xikii72键盘拆解评测:全包裹式定位孔结构

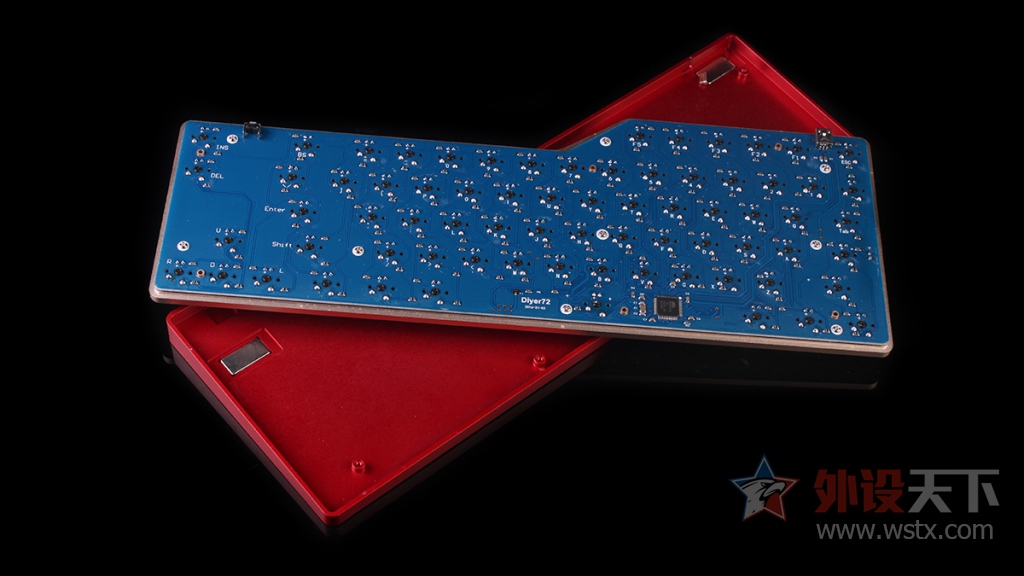

Xikii72客制化机械键盘拆解


因为键盘采用了键线分离式设计,所以也不用担心有排线连接。


Xikii72键盘拆解评测:全包裹式定位孔结构

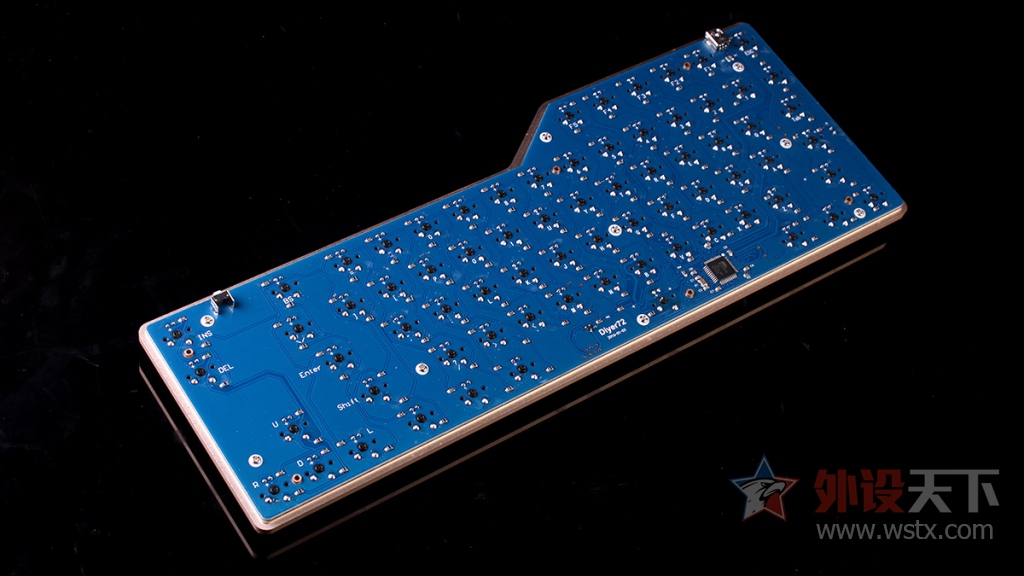

Xikii72客制化机械键盘PCB板展示


Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘PCB板特写


蓝色的PCB板表面相当干净,没有任何残留的污渍,PCB板上还印有这款键盘原来的名字——Diyer72和生产日期——2016年1月3日,由于作者是最近才申请的新品牌名Xikii的,所以现在这款键盘叫做Xikii72。


Xikii72键盘拆解评测:全包裹式定位孔结构

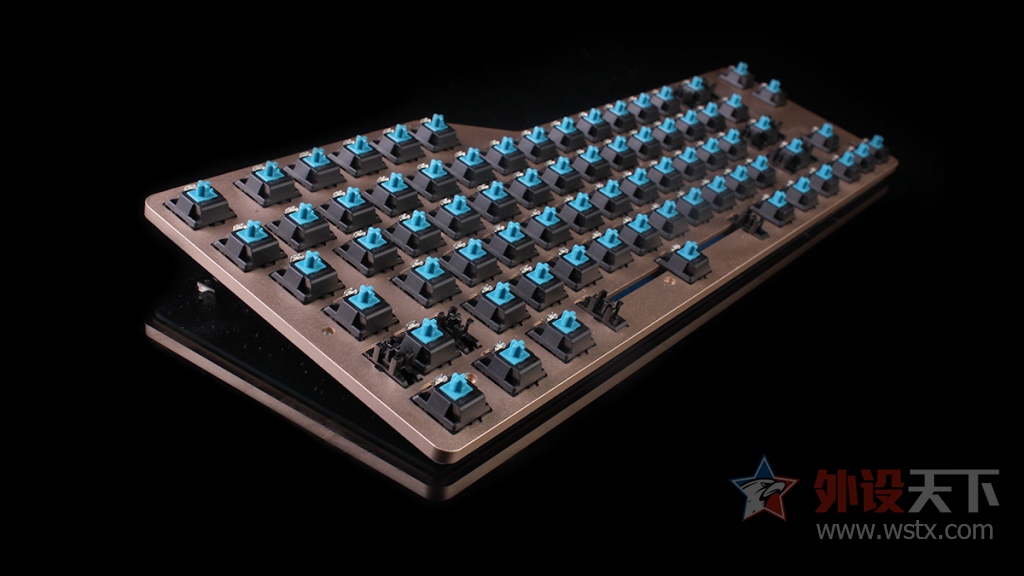

Xikii72客制化机械键盘定位板特写


Xikii72键盘拆解评测:全包裹式定位孔结构

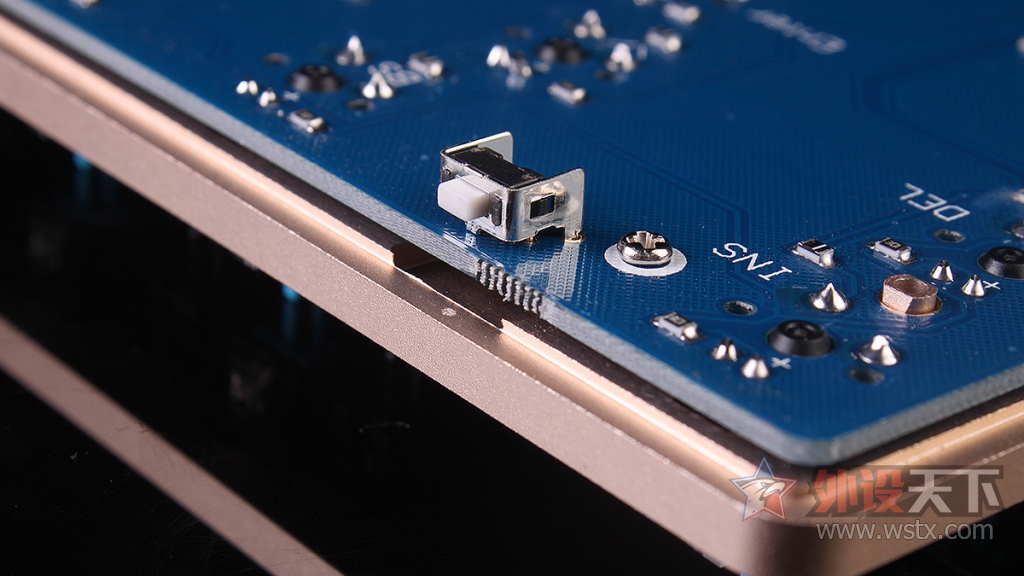

Xikii72客制化机械键盘刷机按钮特写


从这个角度再来看一下定位板,真的是非常厚,我们常见的机械键盘的定位板好一点的厚度一般在1.5mm左右,而这款Xikii72客制化键盘的亮点之一就在这块大面积厚度高达5mm的定位板了,它是由一块10mm厚的铝合金板材经过一层一层的CNC铣加工而成的,简直是奢侈。


Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘定位板特写

Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘定位板特写

Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘定位板特写


这么厚的定位板不仅代表了这款键盘用料十足,而且在设计上也是别出心裁,从正面来观察轴定位孔,每一个孔位都对轴体的下半部分实现了精确的完全包裹,包括轴两侧下半部分的斜面,轴孔内部也都做了相应的处理。而且正面还为轴底座的上边框做了凹槽。


Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘定位板对比


通过上面这张图可以清楚的看到,Xikii72客制化机械键盘是可以将轴体完全嵌入到定位孔中的,与定位板融为一体,确保不会歪轴、不会晃动、这样才能保证手感精确。而普通键盘的定位板会裸露出一部分轴底座,可以说Xikii72的定位结构设计,带来的手感体验与普通的机械键盘相比绝对是不同的


Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘金属底座特写


Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘金属底座特写


Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘金属底座特写


Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘金属底座特写


上面也提到过了,键盘的底座和定位板均采用航空铝合金材质,氧化阳极上色,CNC一体成型工艺,做工相当精致,孔位精准,可见作者是追求完美的人。


Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘主控特写



主控采用的是MEGA32U4,RISC架构的单片机,有32K可编程flash memory,支持灯控,有专门的接口开发和写入工具。目前绝大多数的GH60键盘的PCB方案用的都是这个主控。


Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘焊点特写


小西的手艺还是没得说的,焊点饱满美观,光泽度很高。


Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘灯光展示

Xikii72键盘拆解评测:全包裹式定位孔结构

Xikii72客制化机械键盘灯光展示


      笔者手上这把为冰蓝灯版本,不过作为一把客制化键盘,你想要什么颜色的背光就可以定制什么颜色的背光的,或者是采用热插拔的方式也行,换灯就更方便了。


Xikii72键盘拆解评测:全包裹式定位孔结构


平心而论,Xikii72客制化机械键盘是一款不可多得的高端客制化产品,与同价位的产品相比也算得上是佼佼者了,通过这款键盘也能看出作者的用心和对机械键盘的热爱,追求极致、追求完美,不放过任何一个小细节。正因为如此,产品带来的体验也是独特的,超厚的定位板,精准的定位孔,让轴体更加稳固,同时敲击时的手感扎实稳重,和普通键盘带来的手感是完全不一样的,但是手感这种主观的东西又没办法用太多的言语去描述。有购买力的朋友可以考虑一下,虽然2000多元的价格对于普通人来说确实有点难以接受,但是那些有能力购买各大品牌旗舰产品的朋友何不考虑再添几百块钱来尝试一下不一样的东西呢?
